Windows Kernel 101

環境設定

VM-win11 25H2

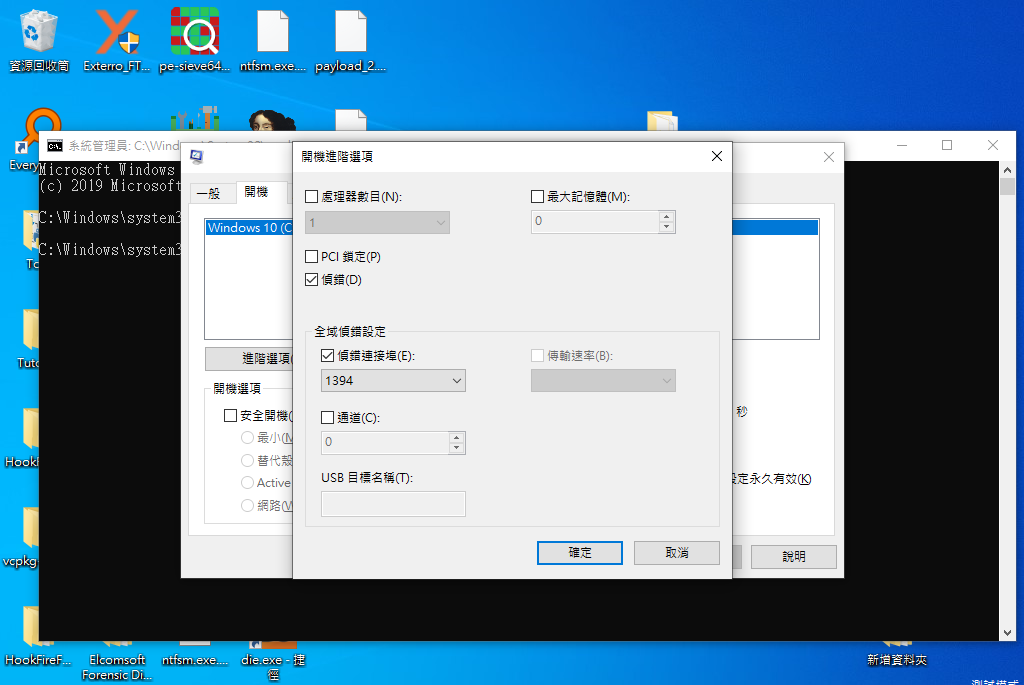

  • 開debug mode
  • 設定bcdedit /dbgsettings net hostip:<Host_IP> port:50000 key:1.2.3.4 image.png|250
  • Load Driver
    • sc create vulnD type=kernel binPath= "VulDriver.sys"
    • sc [start/stop/delete] vulnD HOST
  • WINDBG 設定
  • kernel attach 設定VM IP跟 上面設定的port/key
Tldr

WinBasic & Windbg Basic

process in windbg

  • eprocess !process

threads in windbg

  • etheads
  • kthreads
  • irplist

權限相關背景知識

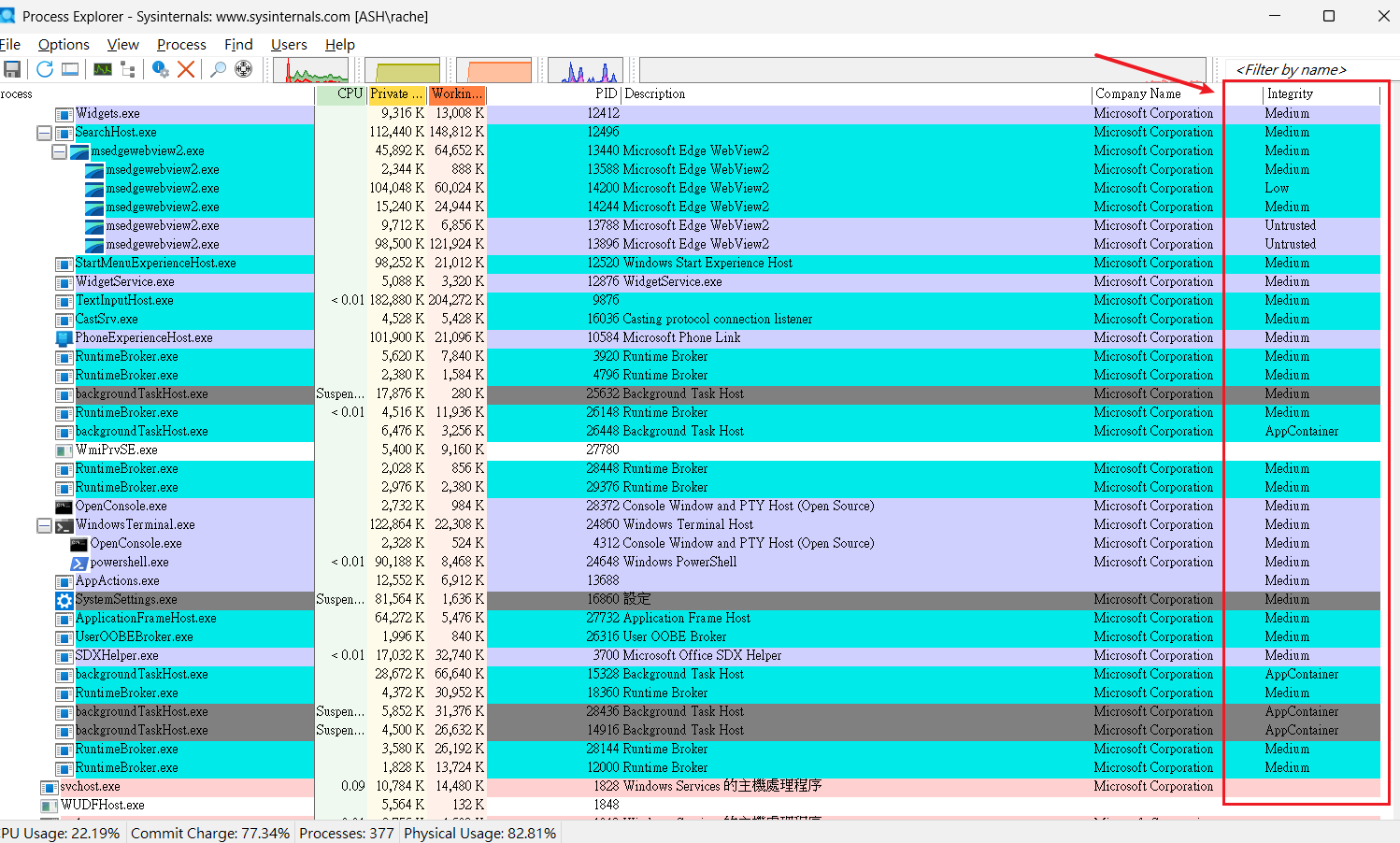

Integrity Level

一般都是medium-low 可以手動調整 icacls ImageFile /setintegritylevel Low (只能設定成比自己低的) image.png|500

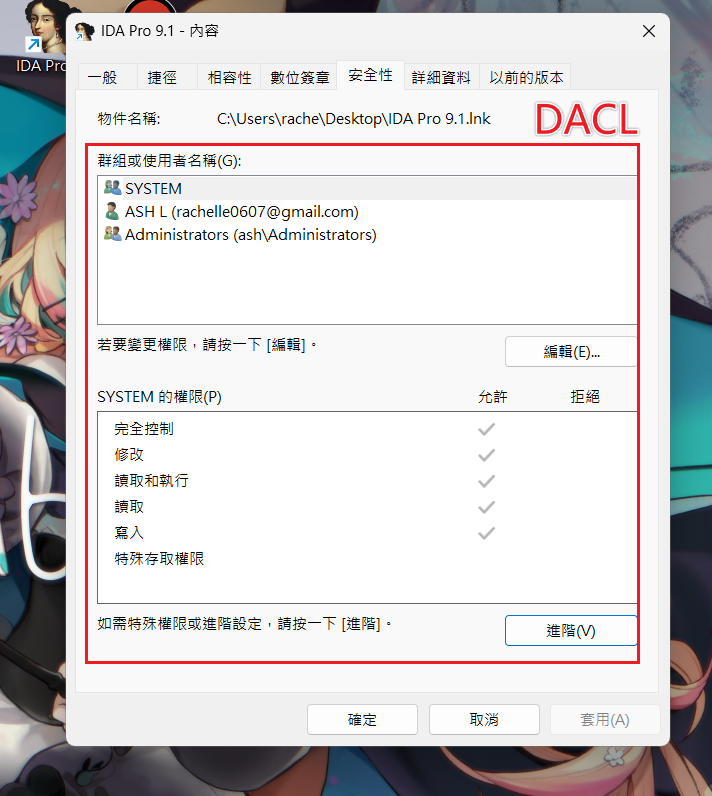

DACL

image.png|225

SID 監控

  • tool: PsGetSid.exe

Privillages

  • super previllage

Token

  • 調整: AdjustTokenPrivileges
  • 要改至少需要是high level
  • !token [address of _TOKEN]
    • 查看該 token 的資訊
  • dt _token [address of _TOKEN]

Access check

  • !object [address of object]
  • dt _OBJECT_HEADER [address of object header]
  • !sd [address of SD] & -10

記憶體相關背景知識

Pages

  • 已經commit/release 出去的Instruction
  • Use page table tot turn VA to PA Demand Paging -> thread 要access才alloc

TLP

因為每次都要很久所以搞了一個Page Label

Page Table

PTE

LAB0 - 手動解析虛擬位址 → 物理位址
@!PEX
Terminal window
1: kd> lm m nt Browse full module list start end module name fffff805`76a00000 fffff805`774b6000 nt (pdb symbols) C:\ProgramData\Dbg\sym\ntkrnlmp.pdb\E0093F3AEF15D58168B753C9488A40431\ntkrnlmp.pdb Unable to enumerate kernel-mode unloaded modules, HRESULT 0x80004005
1: kd> r cr3 cr3=00000000001ad002
1: kd> ? 00000000001ad002 & 0xFFFFFFFFFFFFF000 Evaluate expression: 1757184 = 00000000`001ad000
1: kd> ? (fffff805`76a00000 >> 30) & 0x1FF Evaluate expression: 511 = 00000000`000001ff
1: kd> ? (fffff805`76a00000 >> 39) & 0x1FF Evaluate expression: 127 = 00000000`0000007f
1: kd> ? (fffff805`76a00000 >> 21) & 0x1FF Evaluate expression: 2 = 00000000`00000002
1: kd> ? (fffff805`76a00000 >> 12) & 0x1FF Evaluate expression: 424 = 00000000`000001a8
1: kd> ? (fffff805`76a00000) & 0xFFF Evaluate expression: 0 = 00000000`00000000
1: kd> dq /p @@(0x1ad000 + 127*8)
00000000`001ad3f8 00000000`00000000 00000000`00000000
00000000`001ad408 00000000`00000000 00000000`00000000
00000000`001ad418 00000000`00000000 00000000`00000000
00000000`001ad428 00000000`00000000 00000000`00000000
00000000`001ad438 00000000`00000000 00000000`00000000
00000000`001ad448 00000000`00000000 00000000`00000000
00000000`001ad458 00000000`00000000 00000000`00000000
00000000`001ad468 00000000`00000000 00000000`00000000

Windows Driver & Vuln Hunting

Win Driver

  • WDM (Windows Driver Model) 🌟
  • KMDF (Kernel-Mode Driver Framework)
  • Win32k/GDI: 一堆洞
  • Mini-Filter : 專門拿來hook (馬師他超愛
TOOL
  • Winobj
    • device/objects

IRP Close v.s. Cleanup

DriverObject->MajorFunction[IRP_MJ_CLOSE] = VulClose ;
// release file obj
DriverObject->MajorFunction[IRP_MJ_CLEANUP] = VulCleanUp;
// 關掉最後一個handler

不太一樣 close 會刪掉reference count, clean up 不會(聽說這邊曾經有洞) (gpt 小整理)

  1. Cleanup (IRP_MJ_CLEANUP)

    • 觸發時機:當 User Mode 應用程式對裝置的 Handle 數目降為 0 時觸發(例如應用程式呼叫 CloseHandle 或崩潰關閉)
    • 目的:取消該 Handle 尚未完成的 I/O 請求,清理與該 Handle 相關的 Context(如教材 中清理 FileObject 相關資料)。此時 Kernel 裡的 File Object 還沒被銷毀,只是 User 已經不握有 Handle 了。
  2. Close (IRP_MJ_CLOSE)

    • 觸發時機:當該 File Object 的 Reference Count (參照計數) 降為 0 時觸發。這通常發生在 Cleanup 之後。
    • 目的:真正銷毀 File Object。這代表系統中再也沒有任何元件(包含 User Application 或其他 Kernel Driver)指涉到這個物件了。

總結: 寫 Driver 時要先寫 DriverEntry 初始所有入口,記得在 Unload 把建出來的東西(Device/SymLink)刪掉。而在處理關閉請求時,通常會在 Cleanup 階段釋放跟 User Handle 綁定的資源,Close 則是物件生命週期的最後終結。

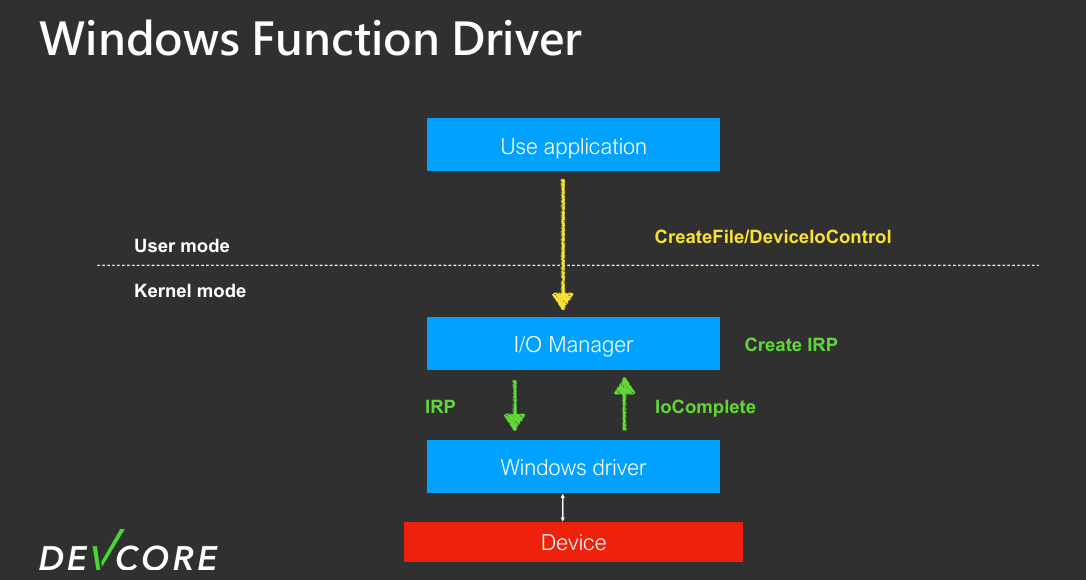

IO在系統裡面怎麼處理的

User data handling

  • buffer IO
  • direct IO
  • neither nor

選擇適合的存取方法

API: IRP_MJ_*

READ/WRITEDEVICE_CONTROL/INTERNAL_DEVICE_CONTROL
DEVICE_OBJECT 中的Flags 欄位決定IOCTL code 裡面的method項目
CTL_CODE(DeviceType, Function, Method, Access)
這邊的Access是在NTCreateFile的時候指定的---^
細說Access

一般來說會給到最大 —> MAXIMUM_ALLOWED

  • 嘗試用 CreateFile(..., MAXIMUM_ALLOWED, ...) 打開驅動裝置。
  • 如果失敗,就改用最低限度的權限 (FILE_READ_ATTRIBUTES | SYNCHRONIZE)。
  • 雖然這樣不能做讀寫,但仍然可以發送 FILE_ANY_ACCESS 的 IOCTL,跟驅動互動。

LAB1 - Emunerating Services

LAB1

嘗試利用DeviceIoControl與driver(VulDriver.sys) 互動 • 發送特定的IOCTL_VUL_TEST並讀出結果(HelloWorld) • 練習斷點,並觀察IRP內容


#include <windows.h>
#include <winternl.h>
#include <stdio.h>
#define DIRECTORY_QUERY 0x0001
#define OBJ_CASE_INSENSITIVE 0x00000040L
#define FILE_NON_DIRECTORY_FILE 0x00000040
#define FILE_SYNCHRONOUS_IO_NONALERT 0x00000020
#pragma comment(lib, "ntdll.lib")
typedef struct _OBJECT_DIRECTORY_INFORMATION {
UNICODE_STRING Name;
UNICODE_STRING TypeName;
} OBJECT_DIRECTORY_INFORMATION, * POBJECT_DIRECTORY_INFORMATION;
typedef NTSTATUS(NTAPI* PNtOpenDirectoryObject)(PHANDLE, ACCESS_MASK, POBJECT_ATTRIBUTES);
typedef NTSTATUS(NTAPI* PNtQueryDirectoryObject)(HANDLE, PVOID, ULONG, BOOLEAN, BOOLEAN, PULONG, PULONG);
typedef NTSTATUS(NTAPI* PNtOpenFile)(PHANDLE, ACCESS_MASK, POBJECT_ATTRIBUTES, PIO_STATUS_BLOCK, ULONG, ULONG);
void ListAndTestDevices() {
HMODULE hNtdll = GetModuleHandleA("ntdll.dll");
PNtOpenDirectoryObject NtOpenDirectoryObject = (PNtOpenDirectoryObject)GetProcAddress(hNtdll, "NtOpenDirectoryObject");
PNtQueryDirectoryObject NtQueryDirectoryObject = (PNtQueryDirectoryObject)GetProcAddress(hNtdll, "NtQueryDirectoryObject");
PNtOpenFile NtOpenFile = (PNtOpenFile)GetProcAddress(hNtdll, "NtOpenFile");
HANDLE hDir;
OBJECT_ATTRIBUTES attr;
UNICODE_STRING dirName;
RtlInitUnicodeString(&dirName, L"\\Device");
InitializeObjectAttributes(&attr, &dirName, OBJ_CASE_INSENSITIVE, NULL, NULL);
NTSTATUS status = NtOpenDirectoryObject(&hDir, DIRECTORY_QUERY, &attr);
if (status != 0) {
printf("Failed to open \\Device. Status: 0x%08X\n", status);
return;
}
// Use a larger buffer to ensure we catch the first batch of entries
BYTE buffer[8192];
ULONG context = 0, returnLength = 0;
printf("%-35s | %-15s | %-15s\n", "Device Name", "Type", "Status (Hex)");
printf("-------------------------------------------------------------------------------------\n");
// Query the directory. If status is STATUS_NO_MORE_ENTRIES (0x80000006), the loop ends.
while ((status = NtQueryDirectoryObject(hDir, buffer, sizeof(buffer), FALSE, FALSE, &context, &returnLength)) >= 0) {
POBJECT_DIRECTORY_INFORMATION info = (POBJECT_DIRECTORY_INFORMATION)buffer;
while (info->Name.Buffer != NULL && info->Name.Length > 0) {
// Build full path safely
WCHAR fullPath[512] = { 0 };
wcscpy_s(fullPath, 512, L"\\Device\\");
wcsncat_s(fullPath, 512, info->Name.Buffer, info->Name.Length / sizeof(WCHAR));
UNICODE_STRING uDevName;
RtlInitUnicodeString(&uDevName, fullPath);
OBJECT_ATTRIBUTES devAttr;
InitializeObjectAttributes(&devAttr, &uDevName, OBJ_CASE_INSENSITIVE, NULL, NULL);
HANDLE hDevice = NULL;
IO_STATUS_BLOCK ioStatus;
NTSTATUS openStatus = NtOpenFile(
&hDevice,
GENERIC_READ | SYNCHRONIZE,
&devAttr,
&ioStatus,
FILE_SHARE_READ | FILE_SHARE_WRITE,
FILE_NON_DIRECTORY_FILE | FILE_SYNCHRONOUS_IO_NONALERT
);
printf("%-35wZ | %-15wZ | ", &info->Name, &info->TypeName);
if (openStatus == 0) {
printf("[ SUCCESS ] 0x%08X\n", openStatus);
CloseHandle(hDevice);
}
else {
printf("[ FAIL ] 0x%08X\n", openStatus);
}
info++; // Advance pointer
}
// If the buffer was exactly full, there might be more, but usually context handles this.
if (status == 0x80000006) break;
}
CloseHandle(hDir);
}
int main() {
ListAndTestDevices();
printf("\nDone. Press any key...");
getchar();
return 0;
}

IOCTL


LAB2

嘗試利用DeviceIoControl與driver(VulDriver.sys) 互動 • 發送特定的IOCTL_VUL_TEST並讀出結果(HelloWorld) • 練習斷點,並觀察IRP內容

觀察driver code的設定

NTSTATUS status;
UNICODE_STRING devName = RTL_CONSTANT_STRING(L"\\Device\\Vul");
UNICODE_STRING symName = RTL_CONSTANT_STRING(L"\\??\\Vul");
case IOCTL_VUL_TEST:
{
// 檢查 input buffer 至少 4 bytes
if (irpSp->Parameters.DeviceIoControl.InputBufferLength < 4) {
status = STATUS_BUFFER_TOO_SMALL;
break;
}
magic = *(ULONG*)Irp->AssociatedIrp.SystemBuffer;
if (magic != 0x13371337) { // 這邊的buffer size要特別看一下
status = STATUS_INVALID_PARAMETER;
break;
}
const wchar_t* msg = L"HelloWorld";
ULONG bytes = (ULONG)((wcslen(msg) + 1) * sizeof(wchar_t));
// 檢查 output buffer
if (irpSp->Parameters.DeviceIoControl.OutputBufferLength < 0x1337) {
status = STATUS_BUFFER_TOO_SMALL;
break;
}
RtlCopyMemory(Irp->AssociatedIrp.SystemBuffer, msg, bytes);
info = bytes;
status = STATUS_SUCCESS;
break;
}

主要注意的就是buffer跟magic的值

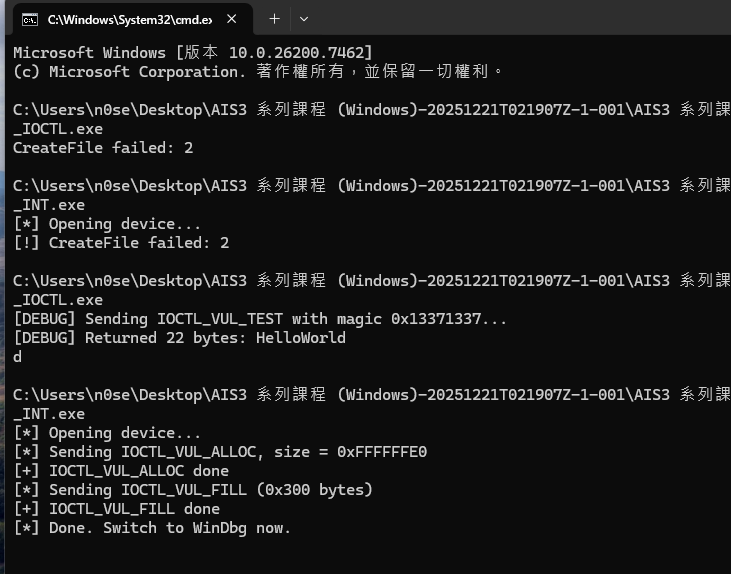

#include <windows.h>
#include <stdio.h>
#define FILE_DEVICE_VUL 0x8000
#define IOCTL_VUL_TEST CTL_CODE(FILE_DEVICE_VUL, 0x800, METHOD_BUFFERED, FILE_ANY_ACCESS)
int main()
{
HANDLE hDevice = CreateFileW(
L"\\\\.\\Vul",
GENERIC_READ | GENERIC_WRITE,
0,
NULL,
OPEN_EXISTING,
FILE_ATTRIBUTE_NORMAL,
NULL
);
ULONG magic = 0x13371337;
wchar_t outBuf[0x2000] = { 0 }; // >= 0x1337 (4919) bytes
DWORD bytesReturned = 0;
printf("[DEBUG] Sending IOCTL_VUL_TEST with magic 0x%X...\n", magic);
BOOL ok = DeviceIoControl(
hDevice,
IOCTL_VUL_TEST,
&magic,
sizeof(magic),
outBuf,
sizeof(outBuf),
&bytesReturned,
NULL
);
if (!ok)
{
DWORD err = GetLastError();
printf("[DEBUG] DeviceIoControl failed: %lu\n", err);
}
else
{
wprintf(L"[DEBUG] Returned %lu bytes: %s\n", bytesReturned, outBuf);
}
CloseHandle(hDevice);
getchar();
return 0;
}
0: kd> !drvobj VulDriver 7
DriverEntry: fffff8020f986000
DriverStartIo: 00000000
DriverUnload: fffff8020f981ad0
AddDevice: 00000000
Dispatch routines:
[0e] IRP_MJ_DEVICE_CONTROL fffff8020f981370 +0xfffff8020f981370
[12] IRP_MJ_CLEANUP fffff8020f9811f0 +0xfffff8020f9811f0
.text:0000000140001370 VulDeviceControl

LAB 3-5

練習開啟Special Pool (ntoskrnl.exe) • 請嘗試觸發VulDriver中IOCTL_VUL_ALLOC Integer overflow 漏洞 • 請嘗試觸發VulDriver中IOCTL_VUL_GET_GLOBAL OOB的漏洞 • 請嘗試觸發VulDriver中IOCTL_VUL_GET_THREADIDUAF 漏洞

LAB3 Integer overflow

漏洞位置

case IOCTL_VUL_ALLOC:
{
pdata = (struct PrivateData*)irpSp->FileObject->FsContext;
if (irpSp->Parameters.DeviceIoControl.InputBufferLength < 4) {
status = STATUS_BUFFER_TOO_SMALL;
break;
}
size = *(ULONG*)Irp->AssociatedIrp.SystemBuffer;
ULONG allocate_size = size + 0x80;
pdata->Buffer = ExAllocatePool2(POOL_FLAG_NON_PAGED, allocate_size, 'Vul2');
if (!pdata->Buffer) {
status = STATUS_INSUFFICIENT_RESOURCES;
info = 0;
break;
}
pdata->BufferSize = size;
status = STATUS_SUCCESS;
info = 0;
break;
}


0: kd> bp fffff806`4aea1513
0: kd> bp fffff806`4aea153A
0: kd> bp nt!ExAllocatePool2
0: kd> bp fffff806`4aea15F0
0: kd> bp nt!KeBugCheckEx
0: kd> bl
0 e Disable Clear fffff806`4aea1370 0001 (0001) VulDriver+0x1370
1 e Disable Clear fffff806`4aea1513 0001 (0001) VulDriver+0x1513
2 e Disable Clear fffff806`4aea153a 0001 (0001) VulDriver+0x153a
3 e Disable Clear fffff806`b4b680f0 0001 (0001) nt!ExAllocatePool2
4 e Disable Clear fffff806`4aea15f0 0001 (0001) VulDriver+0x15f0
5 e Disable Clear fffff806`b44fb310 0001 (0001) nt!KeBugCheckEx
