無線網路 part1

CH1-2

1. 無線區域網路的兩種基本架構

Infrastructure Mode

  • 架構特點:透過存取點 (Access Point, AP) 作為中繼站
  • 主要優點
    • 管理集中化,易於控制和監管
    • 涵蓋範圍較大
    • 可連接有線網路,實現網路互連
    • 支援較多用戶同時連線
    • 具備較佳的安全性管理

Ad-hoc Mode

  • 架構特點:P2P 不用AP
  • 主要優點
    • 成本低,設定簡單
    • 具備自我組織能力
    • 適合移動性高的應用場景

2. 行動台服務的五項功能

功能英文名稱說明
1. 驗證Authentication驗證身分的合法性
2. 取消驗證Deauthentication中斷已建立的驗證關係
3. 關聯Association建立行動台(MS)與AP之間的連接
4. 重新關聯Reassociation在不同AP間切換連接
5. 解除關聯Disassociation中斷與AP的關聯關係

3. 分散式系統服務的三項功能

3.1 Distribution

  • BSS <--> WLAN LAN 3.2 Integration
  • WLAN <--> other network 3.3 MS Reassociation Support
  • sync data during the switch between aps

4. IEEE 802.11 MAC 的兩種協調功能

4.1 分散式協調功能 (DCF, Distributed Coordination Function)

  • 機制內容:採用 CSMA/CA機制 [[CH7 無線網路#^aaba23]]

  • 避免同時得訊框碰撞

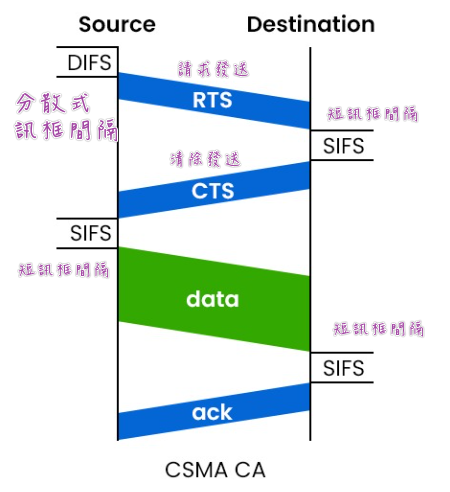

  • 流程 image.png|375

  • 特點:分散式控制,所有節點平等競爭存取權

  • 場景:一般資料傳輸

4.2 點協調功能 (PCF, Point Coordination Function)

  • 概要:由AP集中控制存取
  • 運作特點:輪詢分配傳輸機會,支援 QoS
  • 適用場景:即時性要求較高的應用

5. RTS/CTS 機制詳述

5.1 運作原理

RTS (Request to Send)
  • 傳送端先送出 RTS 控制框,預約傳輸媒體
  • 包含傳輸時間資訊
CTS (Clear to Send)
  • 接收端回應 CTS 控制框,確認可以接收
  • 通知其他節點暫時不要傳輸

5.2 解決的問題

  • 隱藏節點問題:避免無法偵測到彼此的節點同時傳輸
  • 暴露節點問題:減少不必要的等待時間

5.3 NAV (Network Allocation Vector)

  • 其他節點根據 RTS/CTS 中的時間資訊設定 NAV
  • 在 NAV 期間內不進行傳輸,避免碰撞

5.4 傳輸流程圖

發送端 A 接收端 B 其他節點 C
| | |
|-- RTS --> | |
| |-- CTS --> | (設定 NAV)
|-- DATA -->| | (等待中)
|<-- ACK ---| |
| | | (NAV 結束)

6. Backoff 機制詳述

6.1 機制目的

減少碰撞機率,提高網路效率

6.2 運作流程

  1. 偵測媒體:節點欲傳輸時先偵測媒體是否閒置
  2. 等待 DIFS:媒體閒置時等待 DIFS (DCF Inter-frame Space) 時間
  3. 競爭視窗:從競爭視窗 (Contention Window, CW) 中隨機選擇 backoff 時間
  4. 倒數計時:媒體閒置時進行倒數,忙碌時暫停
  5. 傳輸或重試:倒數到零時傳輸;若碰撞則增大 CW 並重新 backoff

6.3 二進位指數退避演算法

演算法規則
  • 初始值CW = CWmin
  • 碰撞後CW = min(2×CW+1, CWmax)
  • 成功後CW 重設為 CWmin
  • 公平性:確保所有節點都有平等的傳輸機會
時間軸示例
時間 → 0 DIFS Backoff 傳輸
|-----|--------|----------|
閒置 等待 隨機延遲 資料傳送

6.4 機制效益

  • 分散節點的傳輸時間
  • 降低同時傳輸造成的碰撞機率
  • 提升整體網路的傳輸效率

CH3

1. DCA 演算法

特點
  • 節點需要傳輸時,動態選擇可用的頻道
  • 透過監聽機制偵測頻道是否被占用
  • 鄰近節點若偵測到頻道被占用,會延遲處理或選擇其他頻道
  • 避免同時使用相同頻道造成碰撞
RTS/CTS
  • 解決隱藏節點問題
  • RTS req -> CTS allow -> Data transform -> Ack confirm

關鍵機制:

  • CTS會廣播 → 隱藏節點也聽得到
  • NAV機制 → 虛擬載波感測
  • 頻道預約 → 避免碰撞
如何建立表格

DCA通常維護一個頻道狀態表(Channel State Table):

頻道編號狀態使用節點信號強度可用時間
CH1忙碌Node A-45dBm-
CH2空閒--可立即使用
CH3忙碌Node C-60dBm-

重點: 鄰近節點透過載波感測(Carrier Sensing)持續更新此表格

2. DSDV 路由協定

就像是dijkstra演算法的距離向量法

特性
  • 主動式(Proactive)路由協定
  • 基於距離向量演算法(類似RIP)
  • 每個節點維護完整的路由表+序列編號
  • 用編號和路徑成本決定路由表
舉例說明

網路拓撲:

A ←→ B ←→ C ←→ D

節點B的路由表:

目的地下一跳距離(跳數)序號
AA146
CC152
DC238

序號機制(Sequence Number):

  • 每個目的地都有序號,用於避免路由迴圈
  • 序號越大代表路由資訊越新
  • 當B收到更大序號的路由更新時,才會更新路由表

重點: DSDV透過定期廣播路由更新和序號機制,確保路由表的一致性和即時性

3. DSR 回應式路由

特點
  • 回應式(Reactive)路由協定
  • 來源路由(Source Routing):完整路徑記錄在封包標頭
  • 路由探索: 沒有可用的時候會發送的RREQ 透過廣播進行感知
  • 不需維護路由表
運作流程

階段1: 路由發現(Route Discovery)

A想傳送給D:
A → broadcast RREQ
B收到 → 加入自己ID → 轉發RREQ [A,B]
C收到 → 加入自己ID → 轉發RREQ [A,B,C]
D收到 → 回傳RREP [A,B,C,D]

階段2: 路由維護(Route Maintenance)

  • 使用路由快取(Route Cache)儲存已知路徑
  • 連結中斷時觸發路由錯誤(RERR)訊息
  • 來源節點重新啟動路由發現

封包格式:

[來源|目的|路徑資訊:A→B→C→D|資料]

重點: DSR將完整路徑資訊放在封包中,中間節點只需依序轉發,不用查詢路由表

4. AODV 回應式路由協定

特點
  • 回應式路由
  • 結合DSR的按需特性 + DSDV的路由表與序號機制
  • 只有在需要時才建立路由
  • 使用跳數(hop count)作為路由度量
運作原理

1. 路由請求(RREQ)階段:

節點A要傳送給節點E:
A廣播RREQ → B,C收到
B,C建立反向路由(指向A) → 繼續廣播RREQ
最終E收到RREQ

2. 路由回覆(RREP)階段: 建立反向路徑

E單播RREP沿反向路由回A
中間節點建立正向路由(指向E)
A收到後產生RREP(送回去) → 路由建立完成
sequenceDiagram participant A participant B participant C participant D participant E %% 路由請求 (RREQ) A->>B: t1 RREQ (廣播) B->>C: t2 RREQ (轉發,建立反向路由) C->>D: t3 RREQ (轉發,建立反向路由) D->>E: t4 RREQ (轉發,建立反向路由) E->>E: t5 收到 RREQ %% 路由回覆 (RREP) E-->>D: t6 RREP D-->>C: t7 RREP (轉發,建立正向路由) C-->>B: t8 RREP (轉發,建立正向路由) B-->>A: t9 RREP (轉發,建立正向路由) A->>A: t10 收到 RREP (路由建立完成) %% 資料傳輸 A->>B: t11 DATA B->>C: t11 DATA C->>D: t11 DATA D->>E: t11 DATA (成功送達) %% 鏈路斷裂 C--xD: t12 鏈路斷裂 (╳╳╳) %% 路由錯誤 (RERR) D-->>C: t13 RERR C-->>B: t13 RERR B-->>A: t13 RERR A->>A: t14 刪除路由 (路由失效)
